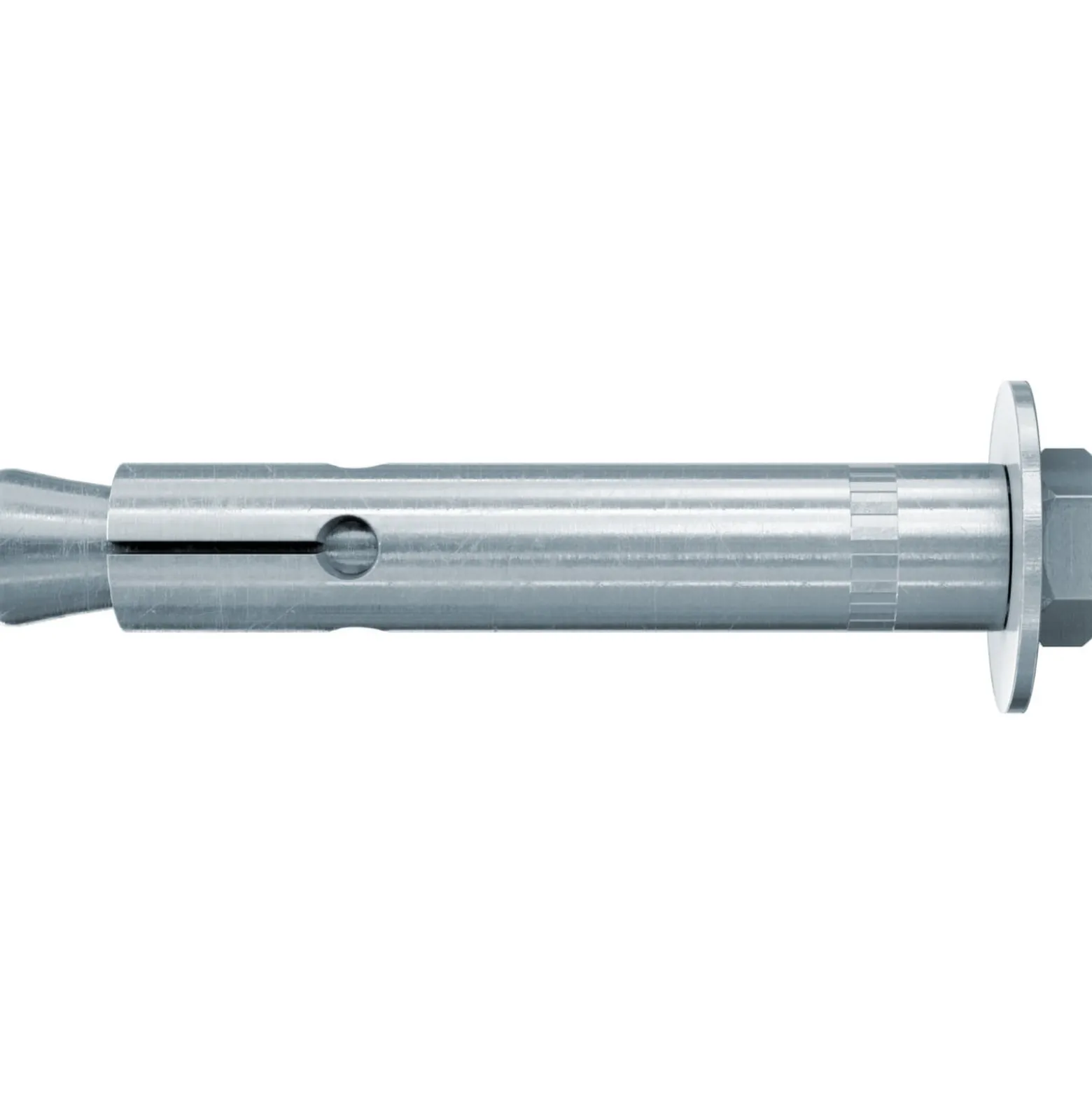

Fischer 25x ZYKON-Durchsteckanker FZA 12 x 80 mm M 8 D/30 – 060654

Der fischer ZYKON-Durchsteckanker FZA-D ist ein Anker aus galvanisch verzinktem Stahl. Mit dem Spezialbohrer FZUB wird in einem Arbeitsgang das hinterschnittene Bohrloch erstellt. Der Hinterschnittanker wird in der Durchsteckmontage gesetzt. Mit dem Setzwerkzeug FZE Plus wird die Spreizhülse über den Konus getrieben und füllt das hinterschnittene Bohrloch formschlüssig aus. Der fischer ZYKON-Durchsteckanker FZA-D ist ideal, um Stahlkonstruktionen, Geländer und Maschinen im Innenbereich in gerissenem Beton zu befestigen.

Vorteile

• Die spezielle ZYKON-Hinterschnitttechnik ermöglicht eine formschlüssige Verbindung und sorgt für maximale Sicherheit auch in großen Rissen.
• Die nahezu spreizdruckfreie Installation des Ankers ermöglicht kleine Achs- und Randabstände und damit eine flexible Verwendung.
• Der Spezialbohrer FZUB ermöglicht eine schnelle Montage durch die Erstellung des Hinterschnitts ohne Werkzeugwechsel.
• Die Bohrlochgeometrie sorgt für eine sehr geringe Setzenergie und so für eine kräfteschonende Montage.
• Das optimale Zusammenwirken von Gewindebolzen und Hülse bei FZA-D ermöglicht eine sehr hohe Quertragfähigkeit und dadurch weniger Befestigungspunkte.

Anwendung

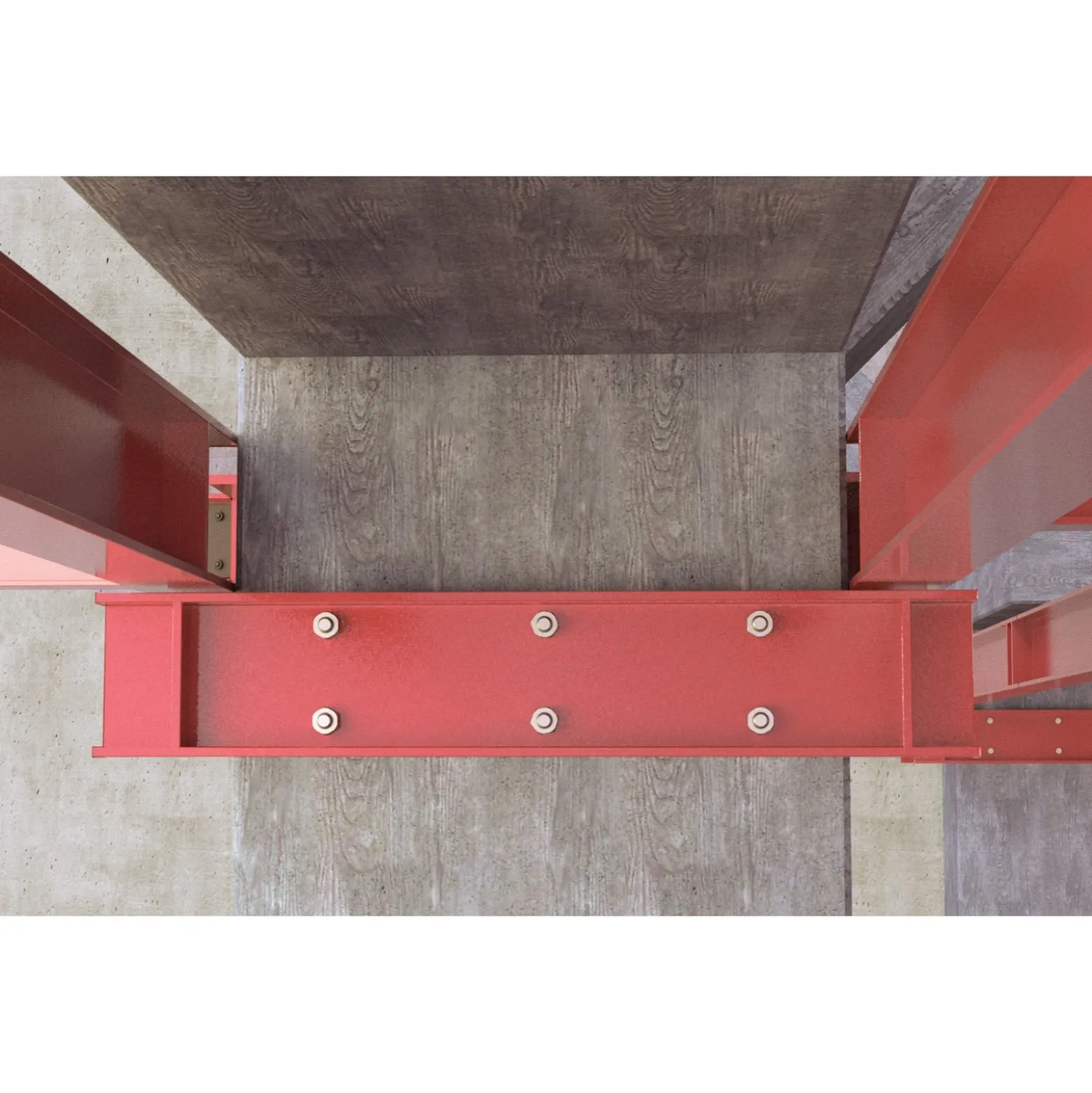

• Stahlbaukonstruktionen
• Geländer
• Konsolen
• Leitern

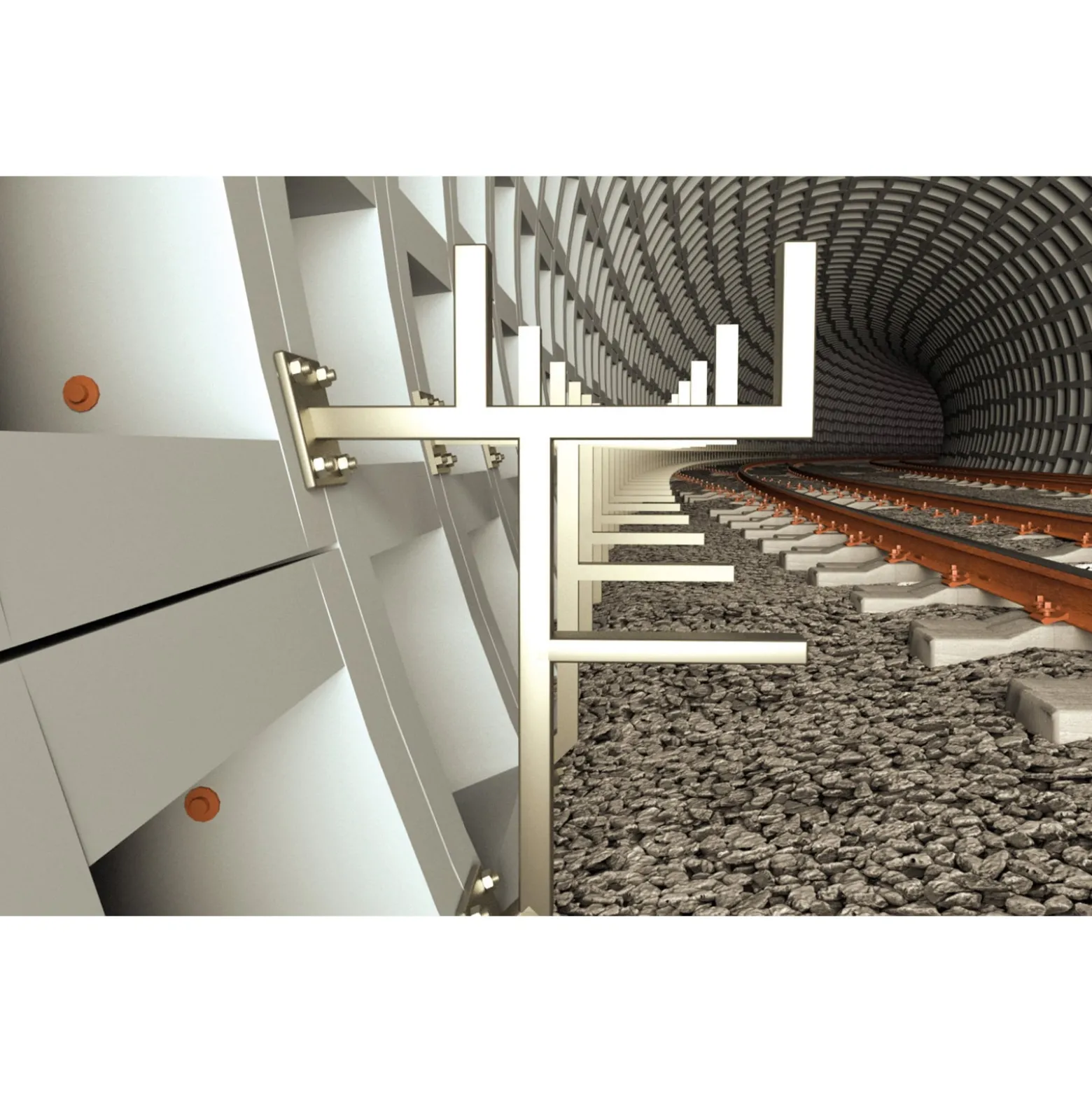

• Kabeltrassen
• Maschinen
• Treppen
• Tore
• Fassaden

BaustoffeZugelassen für:

• Beton C20/25 bis C50/60, gerissen und ungerissen

Auch geeignet für:

• Beton C12/15
• Naturstein mit dichtem Gefüge

Funktionsweise

• Der FZA-D ist für die Durchsteckmontage geeignet.
• Das hinterschnittene Bohrloch wird mit dem Spezialbohrer FZUB erstellt.
• Nach dem Einsetzen des Ankers in das Bohrloch wird die Spreizhülse mit dem Setzwerkzeug FZE Plus über den Konus getrieben und das hinterschnittene Bohrloch formschlüssig ausgefüllt.
