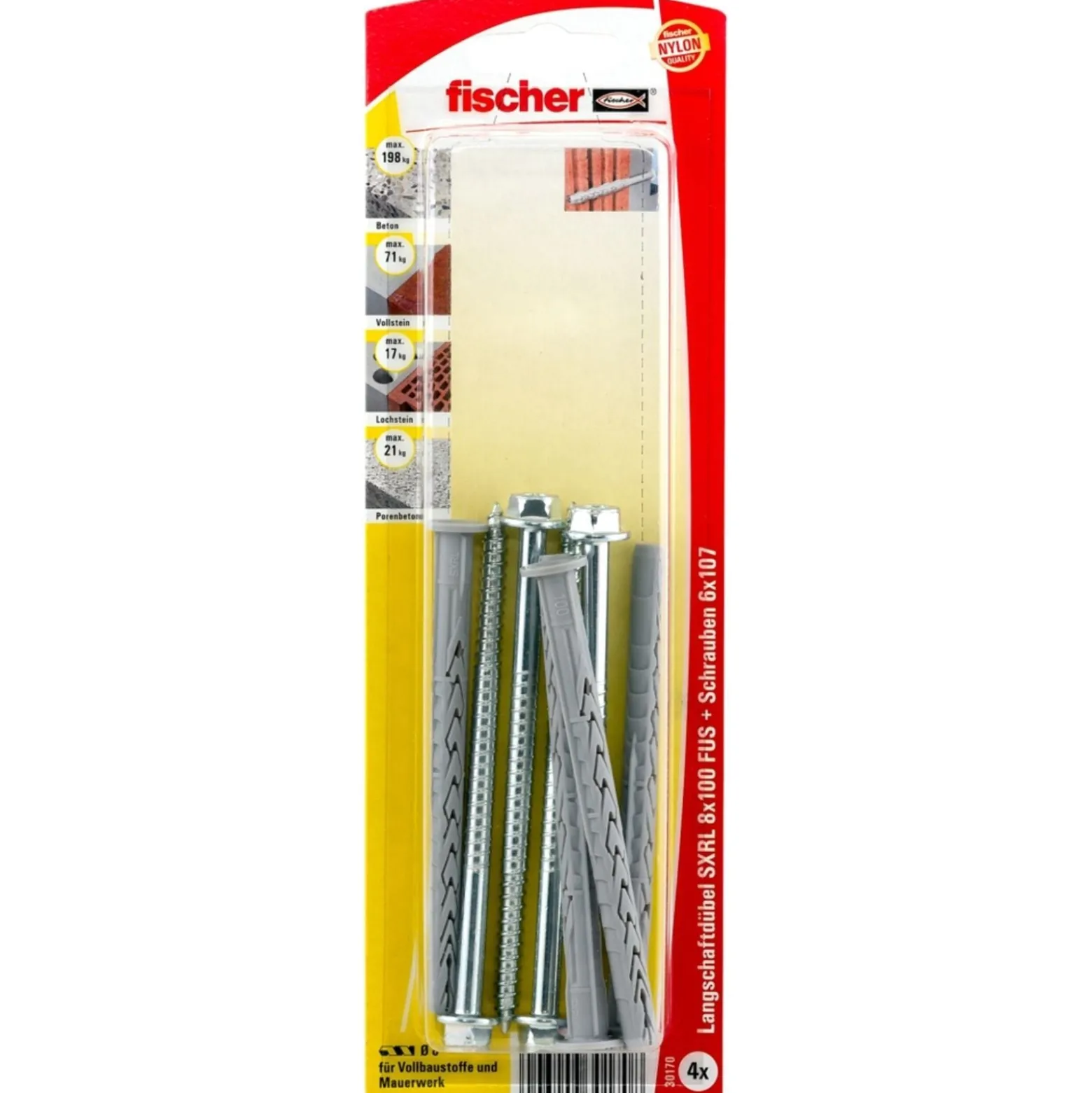

Fischer 4x Langschaftdübel SXRL 8×100 FUS Sechskantschraube mit U-Scheibe – 30170

Der fischer Langschaftdübel SXRL-FUS ist mit der fischer Sechskantschraube mit angeformter Scheibe und integrierter Bit-Aufnahme T30 für Mehrfachbefestigungen von nicht tragenden Systemen in Mauerwerk, Beton und Porenbeton zugelassen. In Lochsteinmauerwerk leiten die zwei Spreizzonen des Dübels gleichmäßig Kraft ein, in Porenbeton und Vollbaustoff vereinen sich diese zu einem langen Spreizelement. Mit der Sicherheitsschraube aus galvanisch verzinktem Stahl ist der Langschaftdübel für Befestigungen von Metallkonstruktionen geeignet.

Vorteile

• Das lange Spreizelement mit multiplen Verankerungstiefe 50, 70 und 90 mm für SXRL 8 und SXRL 10 und 70 und 90 mm für SXRL 14 macht den SXRL zu einem vielseitig einsetzbaren Produkt.
• Durch die besondere Geometrie des Dübels verteilen sich die Haltekräfte gleichmäßig im Bohrloch.
• Die Zulassung zur Einzelpunktbefestigung in gerissenem Beton macht den SXRL 10 bei Anwendungen, wie z.B. der Befestigung von Vordächern und Außengeländern, zum Spezialisten in Beton und zu einer wirtschaftlichen Alternative gegenüber Stahlankern.
• Beim Tiefersetzen verhindern die längeren Rippen ein Mitdrehen des Dübels bei der Montage.
• Der SXRL 14 ist zusätzlich für Anwendungen, die auf Druck beansprucht werden zugelassen und darf für Fassadenkonstruktionen verwendet werden, die ohne Wandhalter auf Abstand montiert werden.
• Der SXRL mit Nutzlängen bis 240 mm bietet für jede Anwendung den richtigen Dübel.

Anwendungen

• Fassaden-, Decken- und Dachunterkonstruktionen aus Holz oder Metall
• Druckbeanspruchte Fassadenunterkonstruktionen (z. B. ohne Wandhalter auf Abstand montiert)
• Fenster
• Tore und Türen
• Garderoben
• Küchenhängeschränke
• Kanthölzer
• Balken
• TV-Konsolen
• Wandbekleidungen
• Metallwinkel
• Metallhalterungen
• Kabelkanäle
• Kabelrinnen

Baustoffe

Zugelassen für:

• Hochlochziegel
• Porenbeton
• Hohlblock aus Leichtbeton
• Kalksand-Lochstein
• Wärmedämmblöcke
• Vollblock aus Leicht- und Normalbeton
• Vollziegel
• Kalksand-Vollstein
• Beton ≧ C12/15

Auch geeignet für:

• Naturstein mit dichtem Gefüge
• Vollgips-Platten

Funktionsweise

• Der SXRL ist geeignet für die Durchsteckmontage.
• In Lochsteinmauerwerk wird durch die zwei Spreizzonen eine untergrundschonende Krafteinleitung gewährleistet. Die porösen Steinstege werden durch die zweite Spreizzone nicht zerstört und können dadurch zur Kraftweiterleitung herangezogen werden.
• Die zwei Spreizzonen vereinen sich im Porenbeton und Vollbaustoffen zu einem langen Spreizelement und garantieren eine gleichmäßige, flächige Lastverteilung in den Untergrund.
• Zur Befestigung von Holzkonstruktionen sind Senkkopfschrauben zu empfehlen. Bei Metallkonstruktionen Dübel mit breitem Hülsenrand und Sechskantschrauben mit angeformter Unterlegscheibe.
