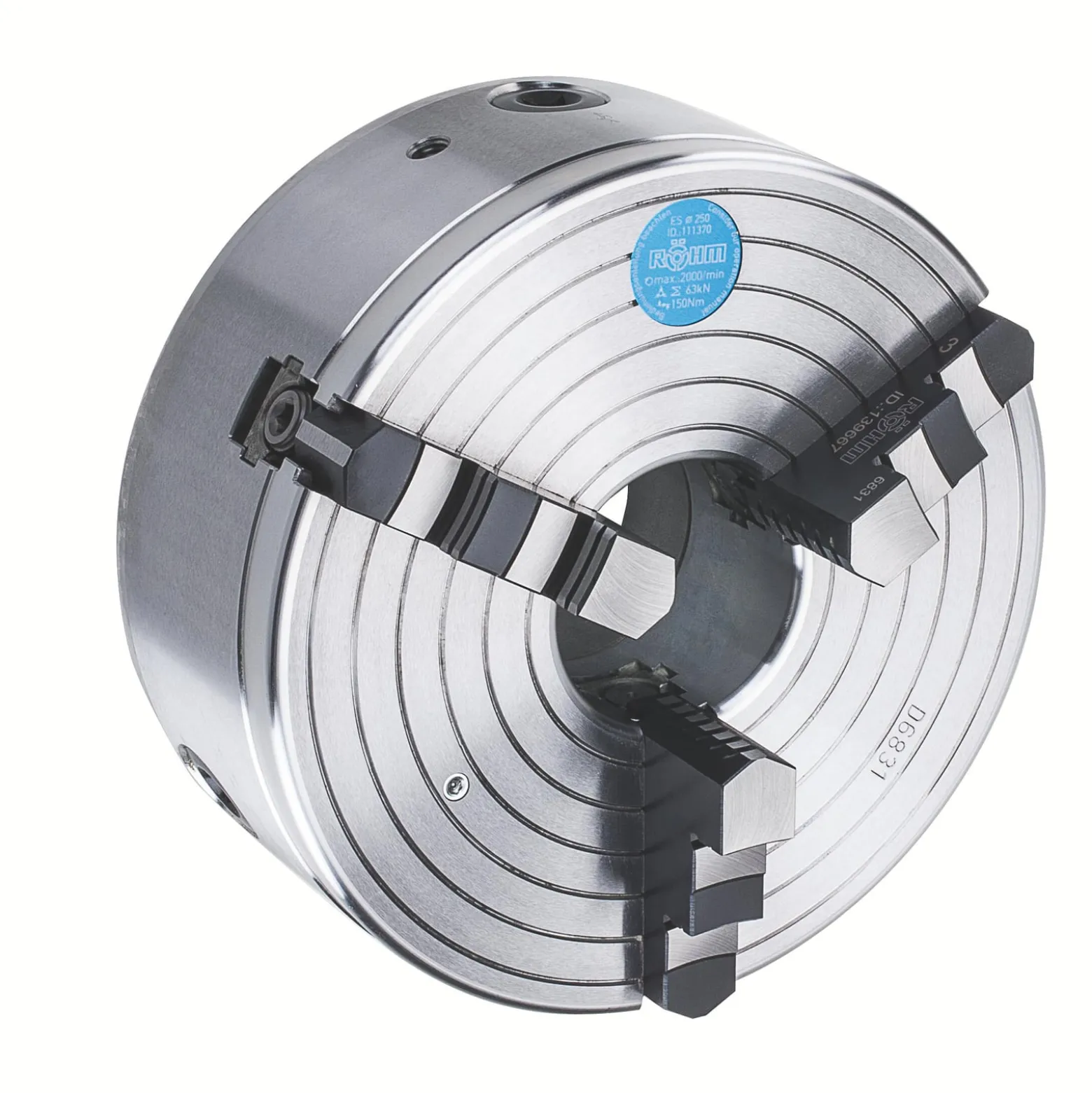

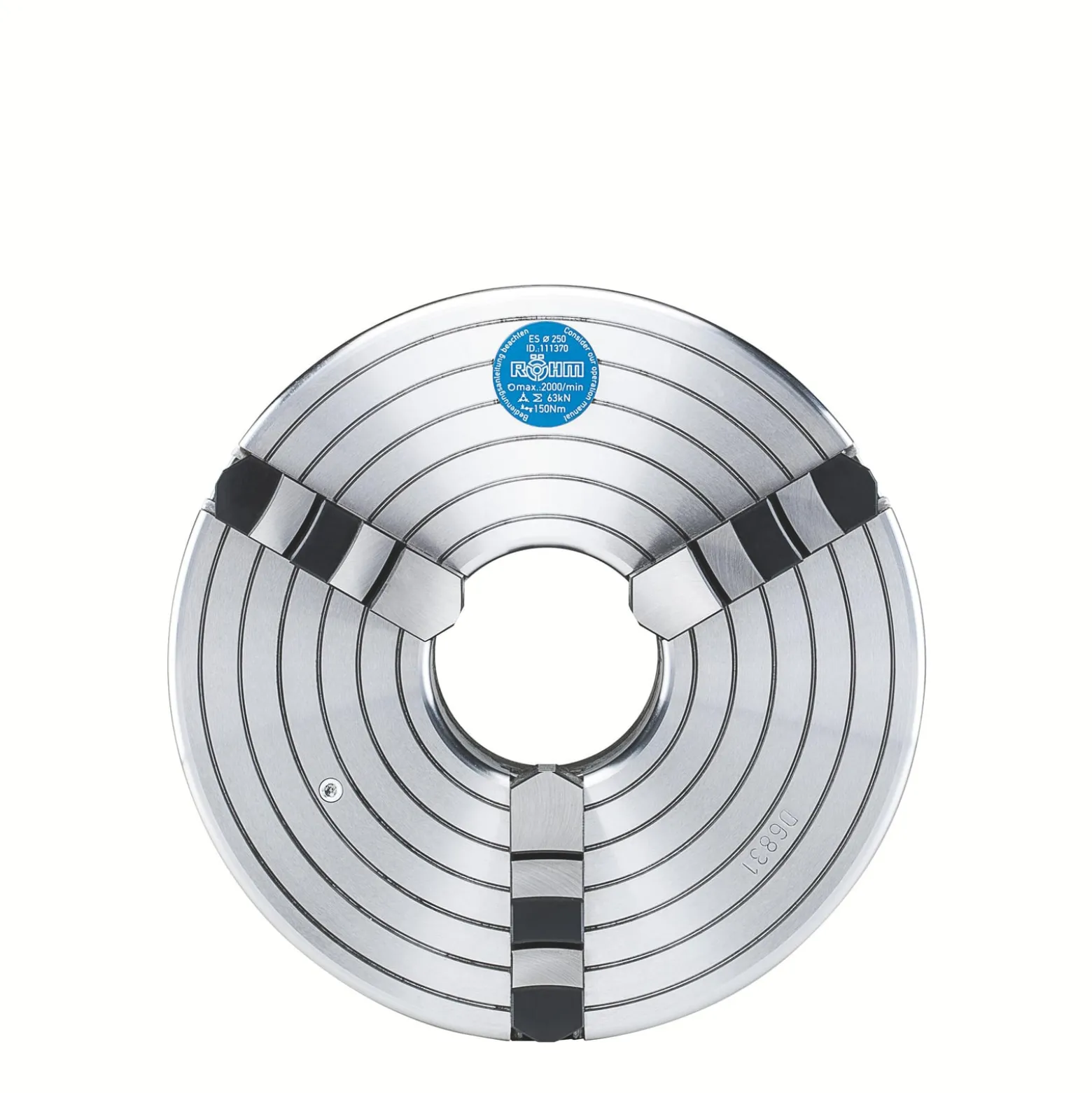

Röhm ES 250, 3-Backen, DIN 6351, Form A, Stahlkörper - 111370

Röhm ES 250, 3-Backen, DIN 6351, Form A, Stahlkörper – 111370

€110.93

Categories: Drehfutter - Planscheiben, Spanntechnik Tag: Röhm Brand: Röhm

Description
Reviews (0)

Kurzbeschreibung

Planspiralfutter in Stahlausführung, mit welchem unregelmäßig geformte Werkstücke über Verstellspindeln ausgerichtet werden können.
3-Backen- und 4-Backenausführung.

Technische Merkmale

Mit je einem Satz Grund- und Umkehrbacken
Spannschlüssel
Abmessungen und Aufnahmen nach DIN 6351
Gehärteter Spiralring
Gesenkgeschmiedeter Stahlkörper
ES = Einzeln verstellbare Backen, Stahl

Einsatzbereiche

Optimiert für die Bearbeitung von unregelmäßig geformten Werkstücken.

Vorteile

Exakte Ausrichtung unregelmäßig geformter Werkstücke
Backen zentrisch spannend und einzeln verstellbar
Gesenkgeschmiedeter Spiralring, serienmäßig ausgewuchtet und gehärtet
Backen im Futter auf Rundlauf ausgeschliffen

Weitere Infos

Drehfutter mit Spiralring ES, Größe 250, 3-Backen, DIN 6351, Zylindrische Zentrieraufnahme, Stahlkörper

Backenanzahl:	3
Backenlänge:	90 mm
Befestigungsgewinde mm:	3xM12 mm
Befestigungslochkreis mm:	224 mm
Bohrung Ø:	–
Drehmoment:	150 Nm
Durchgang mm:	76 mm
Gesamtlänge:	–
Gewicht:	29
Größe:	250
Höhe Backen über Futterkörper mm:	40.6 mm
Möglicher Durchgang M mm:	92 mm
Spannkraft:	63
Zentrierdurchmesser mm:	200 mm
Zentriertiefe mm:	5 mm
Zoll:	10
max. Drehzahl:	2000
