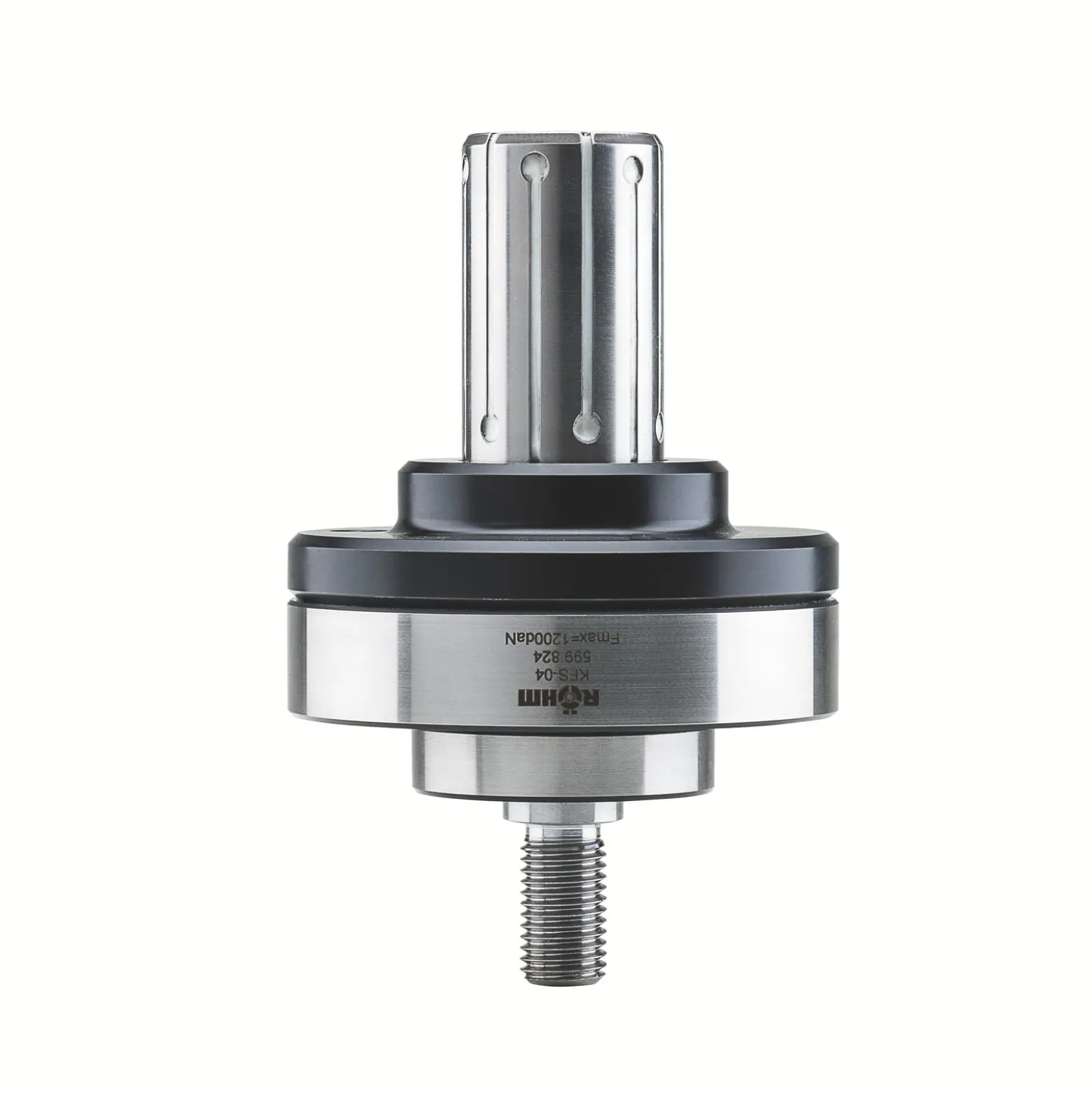

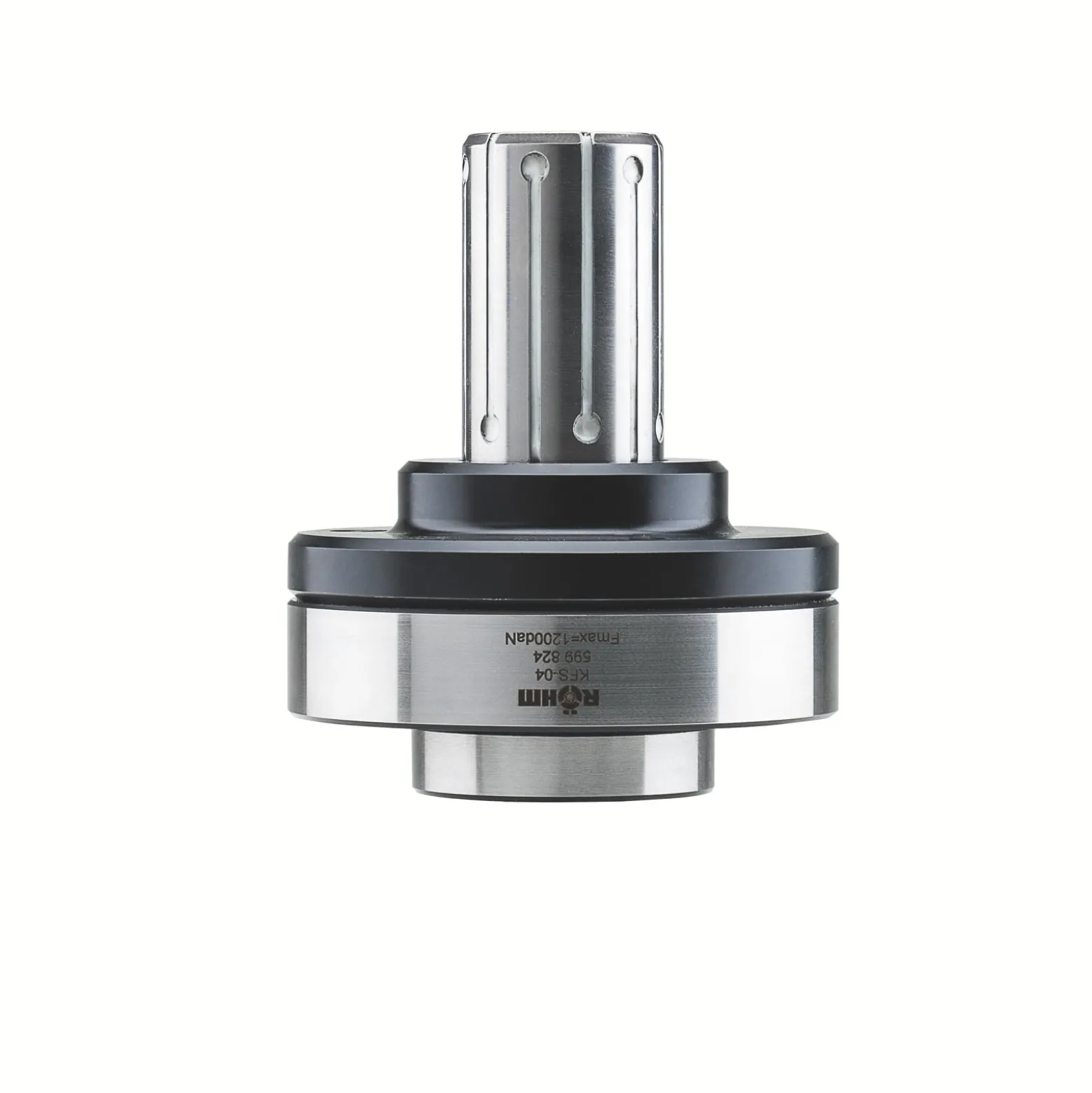

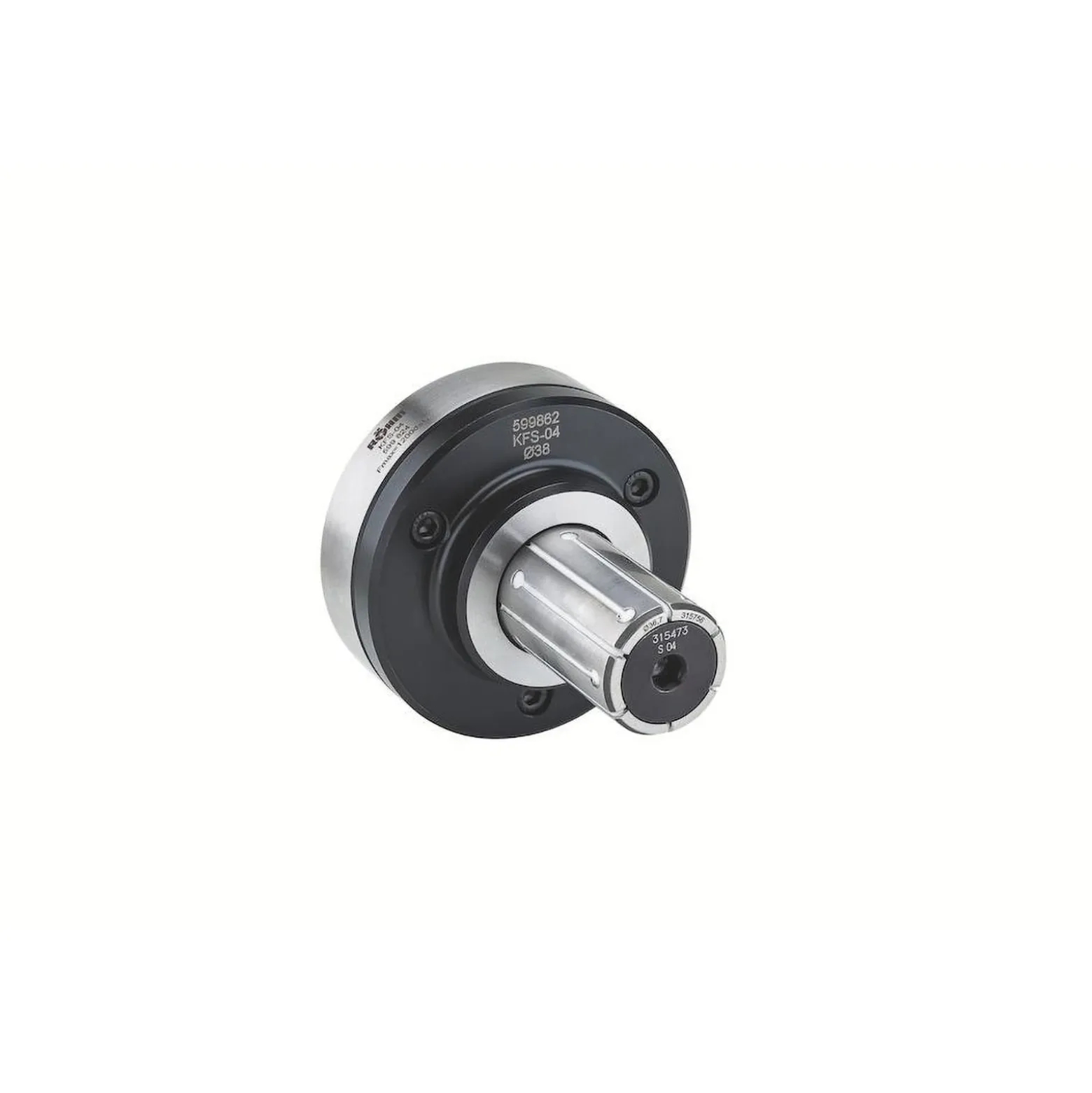

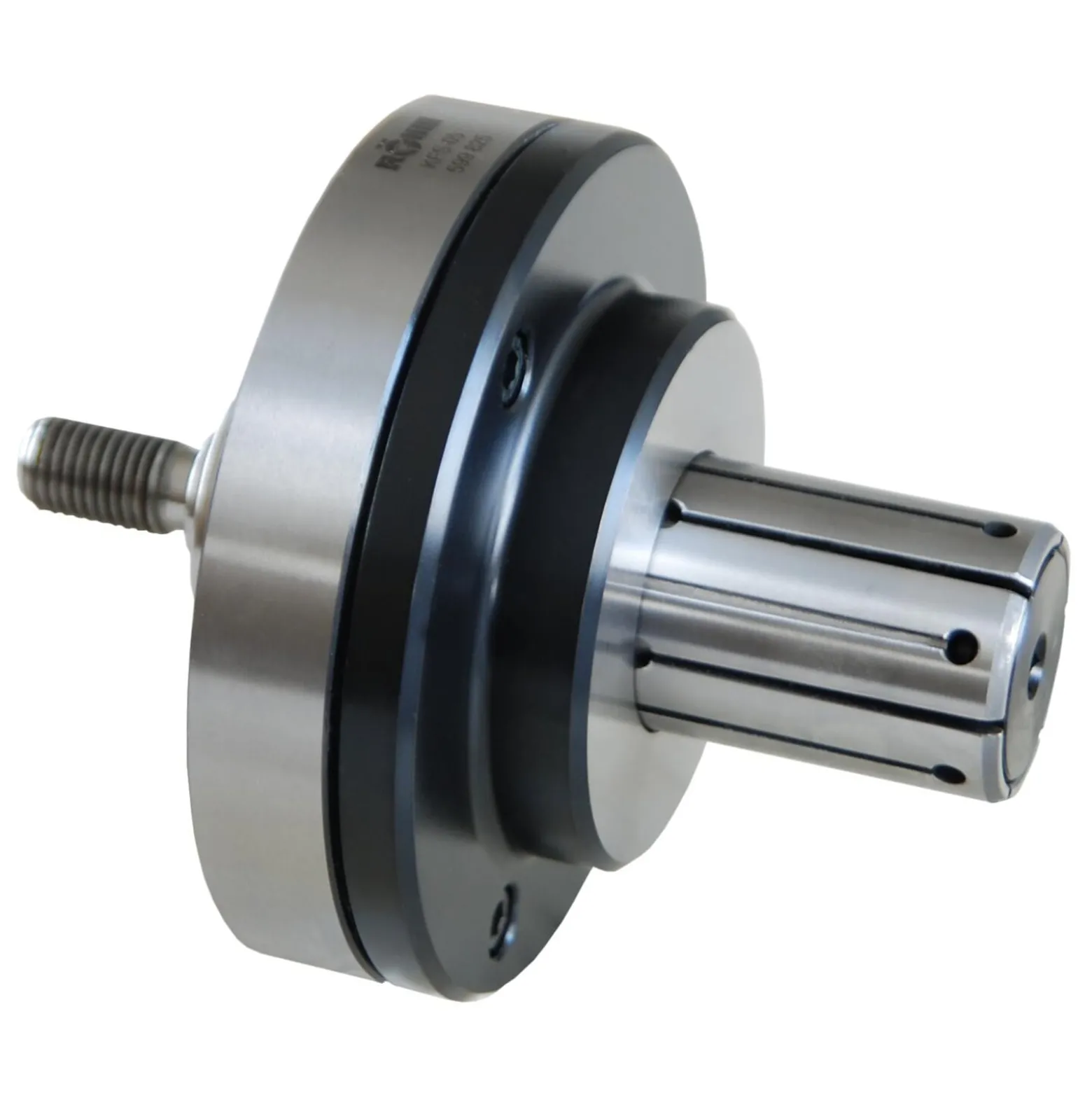

Röhm Hülsenspanndorn KFS kraftbetätigt, Größe 2, mit Flanschaufnahme – 599802
€110.85
Kurzbeschreibung
- Kraftbetätigt.
- Spannhülsen optional vulkanisiert.
- Umrüstbar auf MFS (neues Zwischenstück erforderlich).
Technische Merkmale
- Gehärtete, verschleißarme Ausführung
- Integrierte Schmierung
- Luftanlagekontrolle vorbereitet
- KFS = Kraftbetätigt, Flansch, S-Ausführung
Einsatzbereiche
- Innenspannung von runden Werkstücken. Dreh-, Fräs-, Schleif- und Verzahnungsoperationen sowie zum Wuchten und Messen.
- Ideal für dünnwändige sowie lange Werkstücke bzw. große Spannlängen.
Vorteile
- Stabile Spannung des Werkstückes durch Axialanzug gegen Werkstückanschlag
- Hohe Rund-, Planlauf- und Wiederholgenauigkeit
- Geringes Gewicht und reduzierte Bauhöhe durch kompakte Bauweise
- Hohe Flexibilität durch Baukastensystem
- Schneller Wechsel der Spannhülsen durch zentrale Spannschraube
Weitere Infos

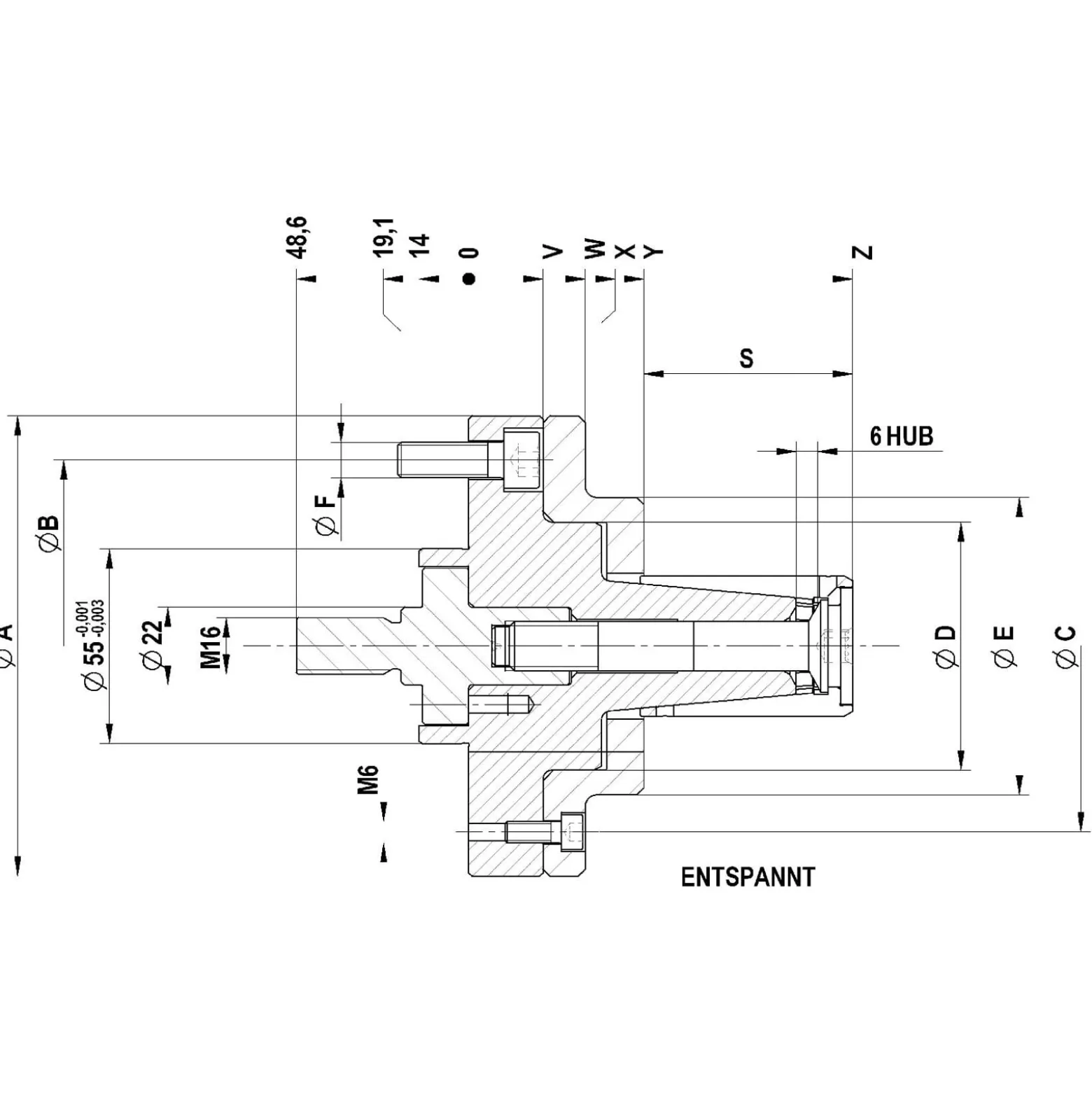

- Hülsenspanndorn KFS kraftbetätigt, Größe 2, mit Flanschaufnahme, für Innenspannung bestehend aus Grunddorn und Zwischenstück
| Anschlagmass mm: | 48 mm |
|---|---|
| Aufbaumass Dorn mm: | 93 mm |
| Aussendurchmesser 1 mm: | 46 mm |
| Aussendurchmesser Anschlag mm: | 33 mm |
| Aussendurchmesser Grunddorn mm: | 21 mm |
| Außen-Ø: | 100 mm |
| Bohrung Ø: | – |
| Dehnung mm: | 1 mm |
| Dorngröße: | KFS 02 |
| Durchmesser Teilkreis mm: | 75 mm |
| Gesamtlänge: | – |
| Gewinde-Ø: | M10 mm |
| Gewindedurchmesser 3 mm: | 60 mm |
| Länge Führungsdurchmesser mm: | 37 mm |
| Maximale Betätigungskraft: | 12 |
| Maximaler Spanndurchmesser mm: | 30,7 mm |
| Minimaler Durchmesser entspannt bis mm: | 29,7 mm |
| Minimaler Durchmesser entspannt von mm: | 24,7 mm |
| Spannkraft: | 12 |
| Spannlänge mm: | 45 mm |
| Teilkreisdurchmesser 1 mm: | 75 mm |
