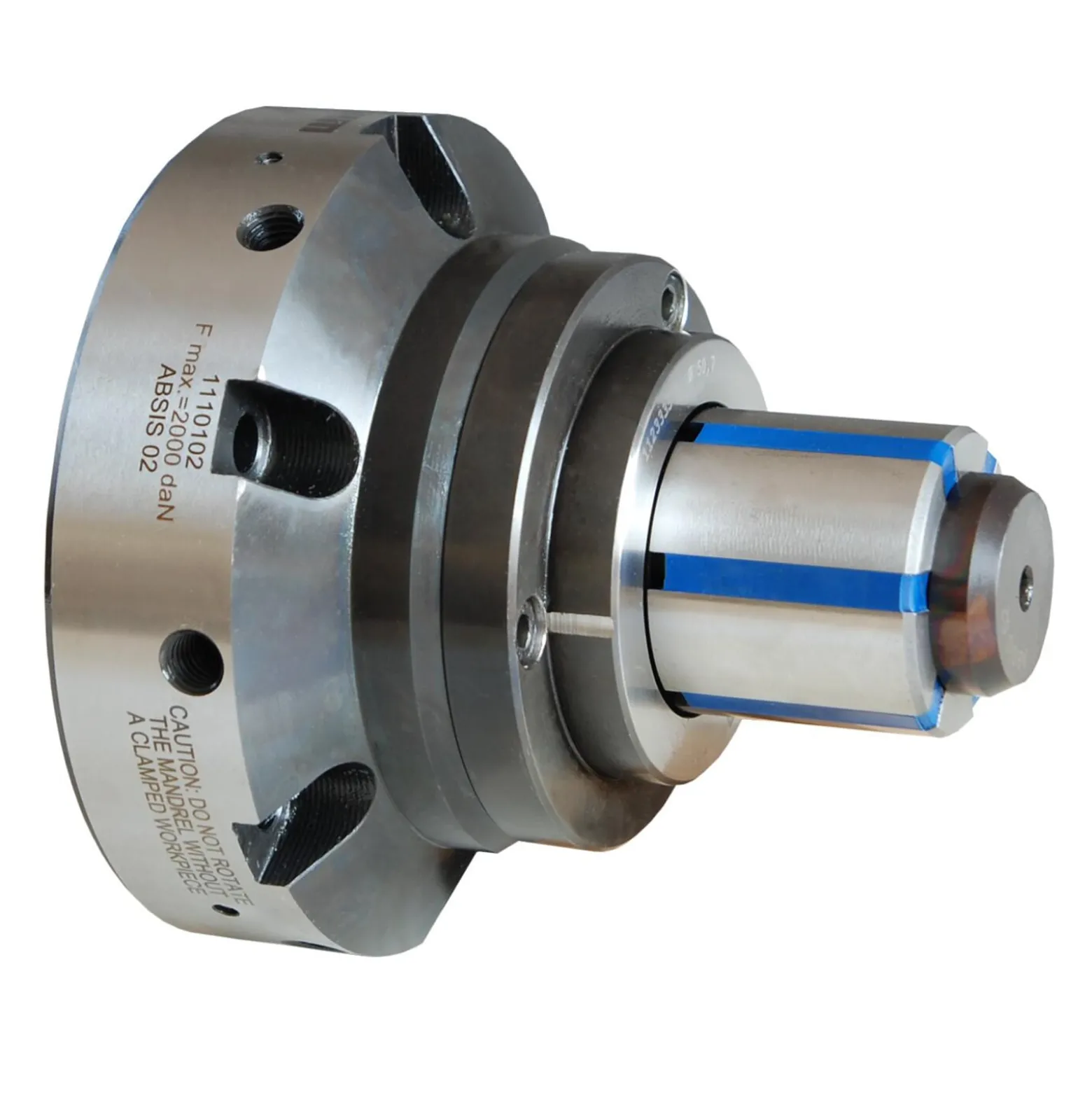

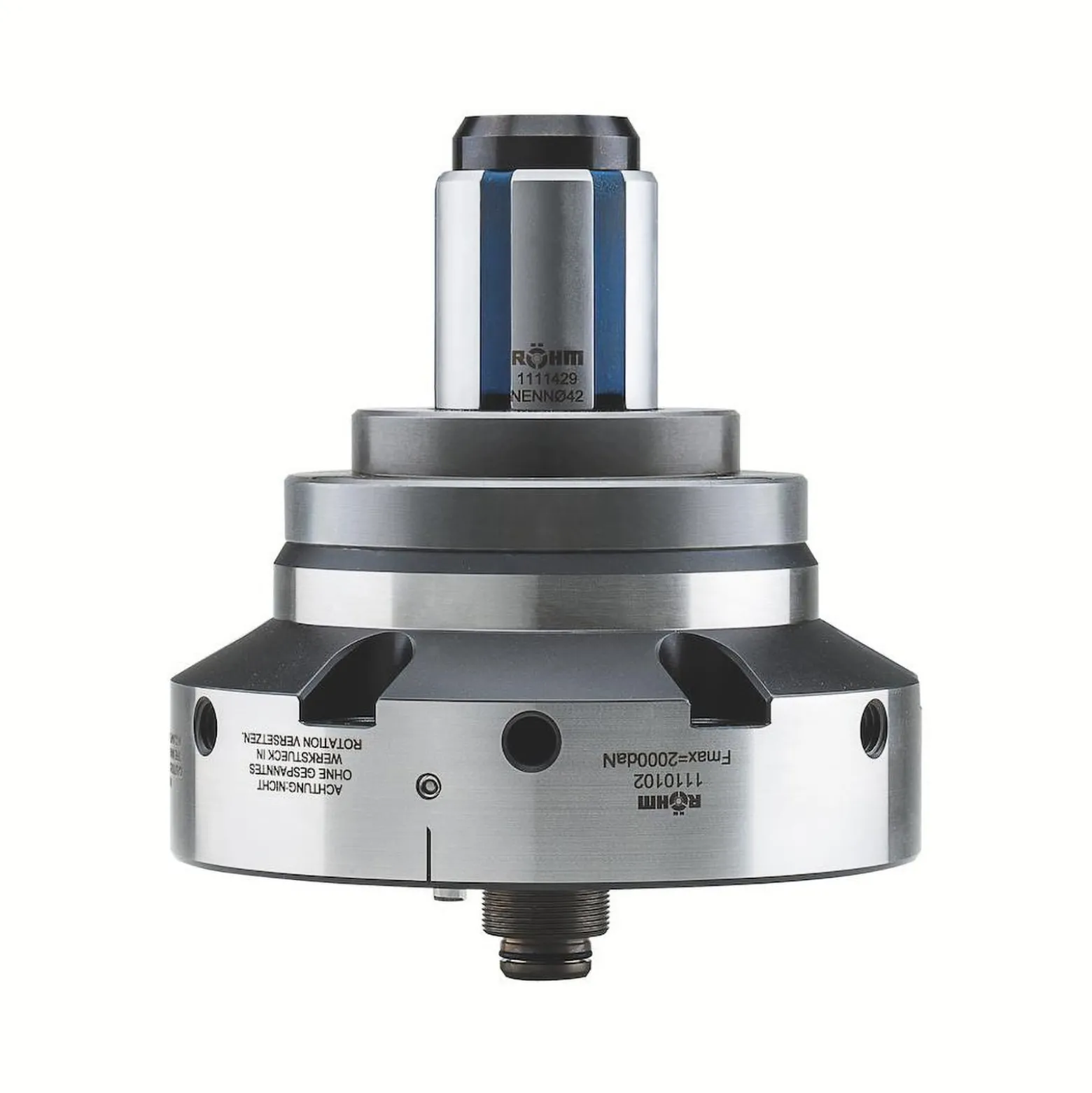

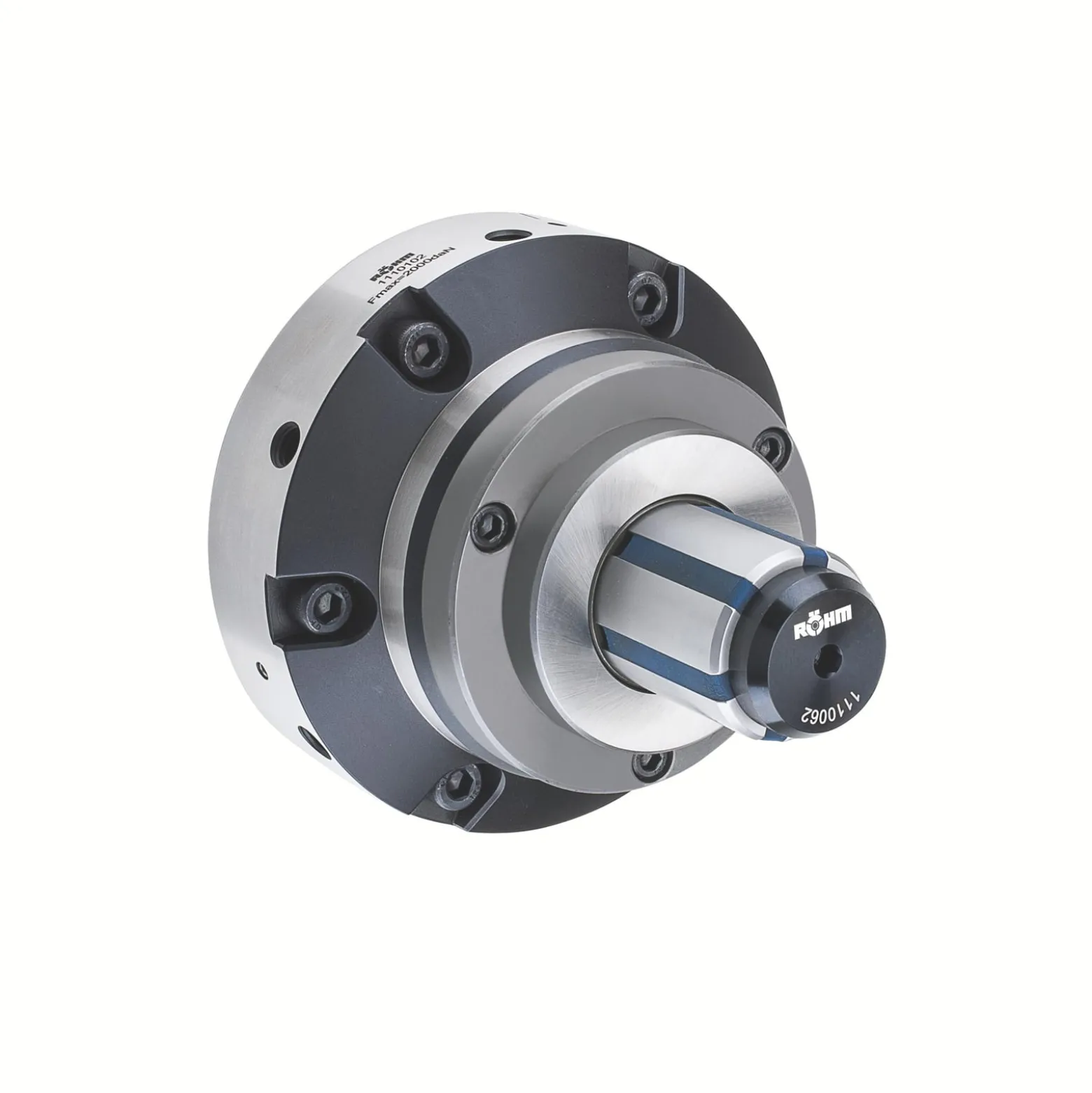

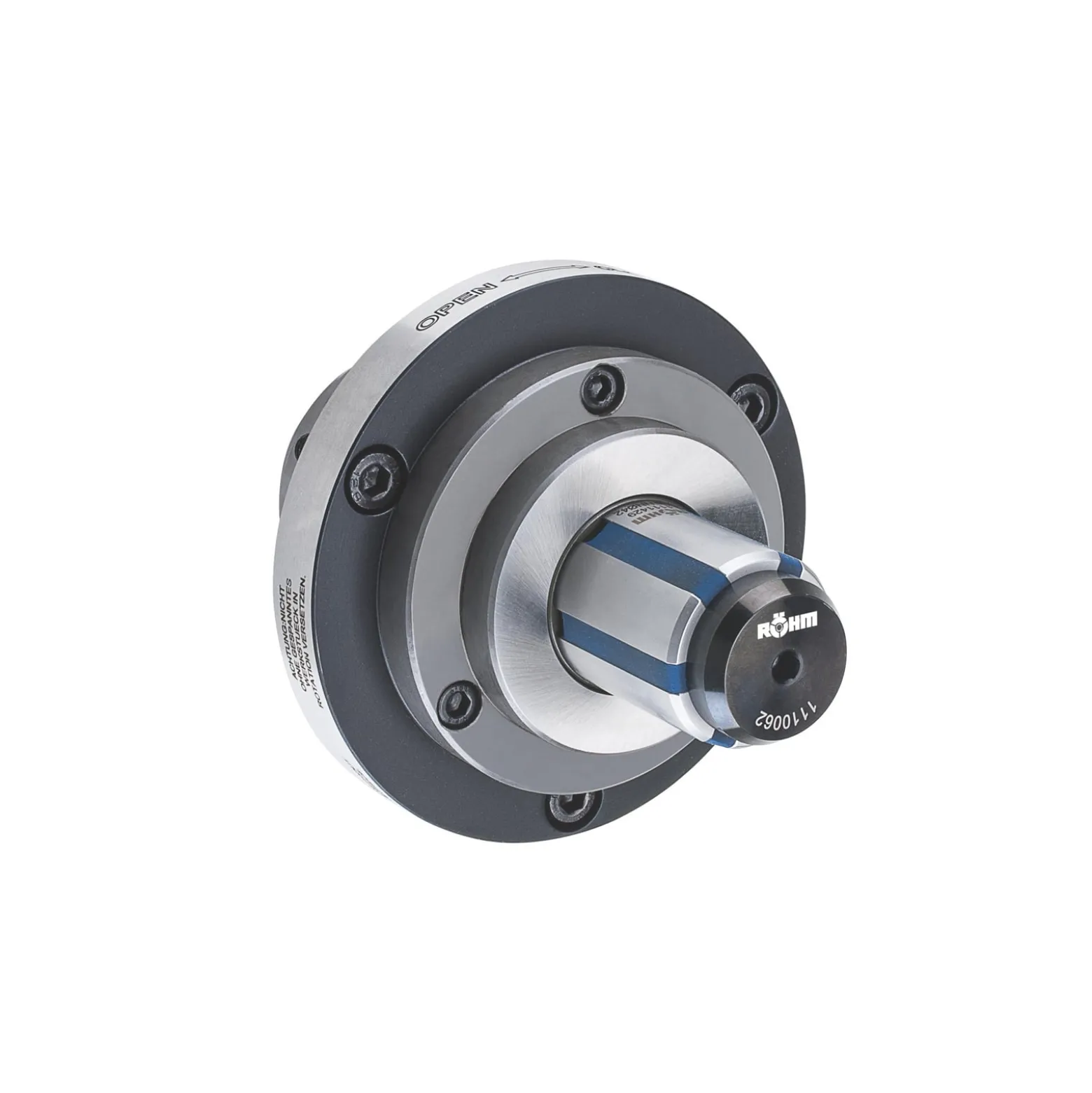

Röhm Segmentspanndorn ABSIS, kraftbetätigt, Größe ABSIS 2, mit Flanschaufnahme – 1110002
€117.73
Kurzbeschreibung
- Kraftbetätigt.
Technische Merkmale
- Manuelle Schmierung
- Luftanlagekontrolle vorbereitet
- ABSIS = Lateinisch: Segment
Einsatzbereiche
- Innenspannung von runden Werkstücken. Dreh-, Fräs-, Schleif- und Verzahnungsoperationen sowie zum Wuchten und Messen.
- Ideal für Spannung in Durchgangsbohrungen.
Vorteile
- Geringe Rüst- und Nebenzeiten durch große Dehnung der Segmenthülsen
- Vibrationsdämpfung durch hohen Anteil Vulkanisat der Spannhülsen
- Stabile Spannung des Werkstückes durch Axialanzug gegen Werkstückanschlag
- Schneller Wechsel der Segmenthülsen durch zentrale Spannschraube
- Hohe Rund-, Planlauf- und Wiederholgenauigkeit
Weitere Infos
- Segmentspanndorn ABSIS, kraftbetätigt, Größe ABSIS 2, mit Flanschaufnahme, für Innenspannung bestehend aus Grunddorn, Zwischenstück, Auswerferring, Spannschraube
| Anschlagmass Grundkörper mm: | 58 mm |
|---|---|
| Aussendurchmesser Anschlag 1 mm: | 72 mm |
| Bohrung Ø: | – |
| Dorngröße: | ABSIS 02 |
| Gesamtlänge: | 136,5 mm |
| Gesamtlänge Hülse mm: | 44 mm |
| Maximale Betätigungskraft: | 20 |
| Maximaler Spanndurchmesser mm: | 56 mm |
| Min-Øentspannt bis mm: | 54,7 mm |
| Min-Øentspannt von mm: | 35,7 mm |
| Spannkraft: | 92 |
| Spannlänge 1 mm: | 126.3 mm |
| Spannschraubengewinde: | M14x1 |
| Werkstückanlage mm: | 82,5 mm |
